【مصنوعات کا تعارف】
سیل | مونو |
خلیوں کی تعداد | 60 (6×10) |
شرح شدہ زیادہ سے زیادہ طاقت (Pmax) | 330W |
زیادہ سے زیادہ استعداد | 19.8% |
جنکشن باکس | IP68 |
زیادہ سے زیادہ سسٹم وولٹیج | 1000 وی ڈی سی |
آپریٹنگ درجہ حرارت | -40℃～+85℃ |
【مصنوعات کی وضاحت】

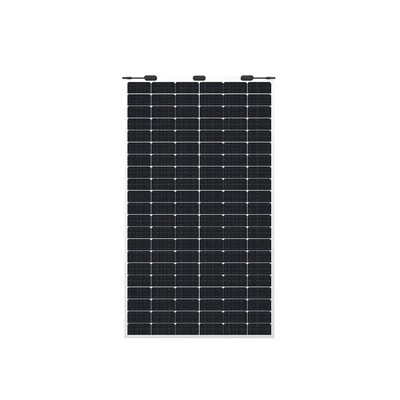

اس سلسلے میں لچکدار شمسی پینل فریقیئم ای ٹی ایف ای لامینیٹنگ میٹریل ، ناول سولر سیلینڈ ایم ڈبلیو ٹی پی سی بی پیکیجنگ ٹکنالوجی سے بنایا گیا ہے۔ جو ہم استعمال کرتے ہیں وہ اعلی معیار کا ای ٹی ایف ای لیمینٹنگ میٹری اینٹی سی واٹر - سنکنرن ، ہلکا پھلکا ، انتہائی شفاف ہے ۔سولر پینلز کی اس سیریز میں اعلی کارکردگی ہے ، ہلکا پھلکا ، اور بغیر کسی نقصان کے 30 ڈگری آرک کا جھکا سکتا ہے ، یہ بہترین لچکدار شمسی پینل کے لئے سب سے اہم خصوصیات ہیں۔ اہم خصوصیات کے ساتھ ، لچکدار شمسی پینل کو زیادہ فاسد سطح کی ایپلی کیشنز پر لاگو کیا جاسکتا ہے ، جیسے آر وی ، کشتیاں ، یاٹیں ، کاریں ، میرینز ، کیمپپر اور وینز ، ویگن وغیرہ۔
【اہم خصوصیات】
P پی وی ماڈیول کا طول و عرض】
ST STC میں بجلی کا ڈیٹا】
شرح شدہ زیادہ سے زیادہ پاور (Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
اوپن سرکٹ وولٹیج (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
زیادہ سے زیادہ پاور وولٹیج (Vmp) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
شارٹ سرکٹ کرنٹ (آئی ایس سی) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
زیادہ سے زیادہ پاور موجودہ (امپ) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
ماڈیول کی استعداد [٪] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
پاور رواداری | 0~+5W | ||||
درجہ حرارت کی گنجائش اسک (α_Isc) | 0.06%/℃ | ||||
درجہ حرارت کی گنجائش Voc (V_ Voc) | -0.28%/℃ | ||||
درجہ حرارت کی گنجائش Pmax (γ_Pmp) | -0.36%/℃ | ||||
ایس ٹی سی | روشن خیالی 1000W / m² ، سیل درجہ حرارت 25 ℃ ، AM1.5G | ||||
O NOCT میں بجلی کا ڈیٹا】
شرح شدہ زیادہ سے زیادہ پاور (Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
اوپن سرکٹ وولٹیج (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
زیادہ سے زیادہ پاور وولٹیج (Vmp) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
شارٹ سرکٹ کرنٹ (آئی ایس سی) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
زیادہ سے زیادہ پاور موجودہ (امپ) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
ایس ٹی سی | چمک 800W / m² ، محیطی درجہ حرارت 20 ℃ ، ہوا کی رفتار 1m / s | ||||
【موجودہ ولٹیج منحنی خطوط】
【مکینیکل ڈیٹا】
طول و عرض (LxWxH) | 1660 ملی میٹر 990 ملی میٹر ایکس 1.4 ملی میٹر |
وزن | 4.0 کلوگرام |
واپس مواد | بیکپلین (سفید ، شفاف ، سیاہ) |
سیل (مقدار / مواد / قسم / طول و عرض) | 60 (10x6) / مونوکرسٹل لائن پی ای آر سی / 6 انچ |
انکپسولنٹ (ماد )ی) | ایوا |
فریم | کوئی نہیں |
جنکشن باکس (تحفظ ڈگری) | IP68 |
کیبل (لمبائی / کراس سیکشن ایریا) | گاہک / 4 ملی میٹر 2 کے ذریعہ تخصیص کردہ |
رابط کرنے والا | MC4 ہم آہنگ |
【تصدیق】
آپریٹنگ حالات conditions
زیادہ سے زیادہ سسٹم وولٹیج | DC 1000V (IEC) |
زیادہ سے زیادہ سیریز فیوز کی درجہ بندی | 15A |
آپریٹنگ درجہ حرارت کی حد | -40℃～+85℃ |
موڑنے کا رداس | ≥ 0.20m |
